پل معلق خوب زلزله ای راه آهن فولاد با سه اسپان

نام تجاری:	EVERCROSS
شماره مدل:	COMPACT-200; COMPACT-200; COMPACT-100; COMPACT-100; CHINA 321 ; <
مقدار تولیدی:	مذاکره
Price:	1000USD ~ 2000USD Per ton
زمان تحویل:	مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc

نام محصول:

پل معلق کابلی فولادی

مواد:

فولاد

دهانه ها:

دهانه های بزرگ

نوع:

پل های معلق

استفاده:

حمل سنگین، ترافیک راه آهن

مواد سقف:

بتن فولادی

جزئیات بسته بندی:

طبق دستور دقیق

برجسته کردن:

پل معلق با سیم فولادی,پل معلق سیم آهن آهن,پل معلق فولادی سه اسپان

Railway Steel Wire Suspension Bridge

Three Span steel suspension bridge

توضیحات محصول

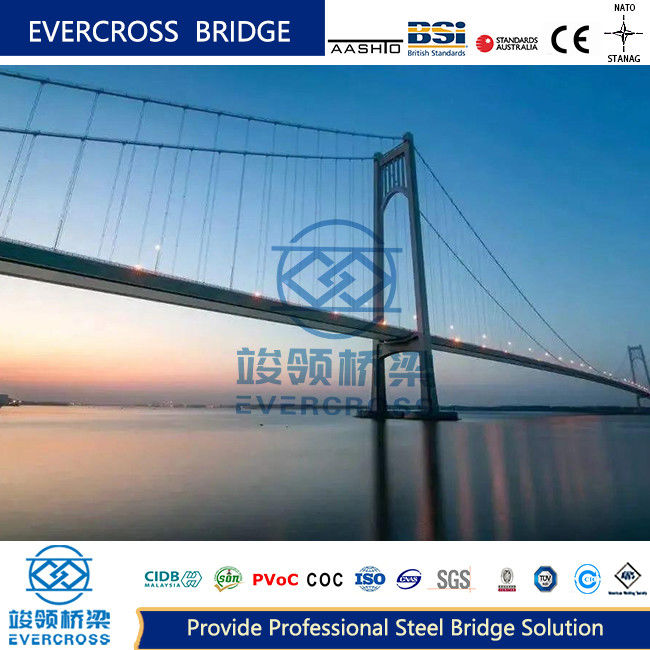

پل تعلیق سیم فلزی راه آهن لرزه ای خوب با سه دهانه

مشخصات محصول

ویژگی	ارزش
نام محصول	پل تعلیق کابل فولادی
مادی	فولاد
دوه	دهانه های بزرگ
نوع	پل های تعلیق
استفاده	بارگذاری سنگین ، ترافیک راه آهن
مواد تزئینی	بتن

نمای کلی

پل سیستم تعلیق کابل فولادی ما برای عملکرد لرزه ای برتر مهندسی شده است و می تواند مسافت های طولانی را بدون تکیه گاه میانی طی کند و آن را برای عبور از رودخانه های گسترده ، دره های عمیق یا اجسام گسترده آب ایده آل می کند. ساختار شامل:

برج پل
کابل اصلی
قطعه قطعه
پرتوی سفت کننده
لنگر
زین

خصوصیات بار

بار به طور مؤثر از زنجیر به کابل ، سپس به لنگر ، اسکله و برج منتقل می شود. هر دو کابل اصلی و پرتوی سفت و سخت مسئولیت بارگذاری را به اشتراک می گذارند:

کابل اصلی:مؤلفه باربری اولیه که تغییر شکل زیر بار می کند ، بر نیروی داخلی و تغییر شکل تأثیر می گذارد.

برج پل:در برابر بارهای عمودی مقاومت می کند و از کل ساختار پشتیبانی می کند.

SLING:وزن و بارهای خارجی را از پرتوی سفت به کابل اصلی منتقل می کند.

لنگر:کابل اصلی را تضمین می کند و تنش را به بنیاد منتقل می کند.

پرتوی سفت:سفتی ساختاری را فراهم می کند و ثبات وسیله نقلیه را تضمین می کند ، و در درجه اول دارای خم شدن نیروهای داخلی است.

انواع کابل اصلی

پل های تعلیق ما دارای دو تنظیم کابل اصلی است:

کابل اصلی طناب سیم:ساخت و ساز پیچ خورده 7 رشته ای ، ایده آل برای پل های دهانه کوچکتر
کابل اصلی بسته سیم موازی:روش سیم سیم فلزی موازی پیش ساخته (PPWS) برای ساخت و ساز سریعتر ، موجود در اشکال بالا یا مسطح

طراحی برج پل

برج های پل ما برای عملکرد بهینه مهندسی شده اند:

اشکال ساختاری:برج سفت و سخت (جابجایی افقی کوچک) ، برج انعطاف پذیر (جابجایی بزرگتر) ، برج ستون سنگ زنی (پل های دهانه کوچک)
فرم های کراس پل:نوع خرپایی ، نوع قاب سفت و سخت ، ساختار نوع مختلط

گزینه های پرتوی سفت

تنظیمات پرتوی چند سفت در دسترس است:

تیرهای خرپای فولادی
تیرهای جعبه فولادی
تیرهای بتونی
تیرهای کامپوزیت مخلوط فلزی

مشخصات زنجیر

حلقه های ما برای حداکثر دوام و عملکرد طراحی شده اند:

مواد:طناب سیم فولادی ، بسته نرم افزاری سیم فلزی موازی یا رشته فولادی
حالت های اتصال:نوع قدم زدن ، نوع پین
انواع:زنجیر عمودی (سنتی) ، زنجیر مورب (مدرن)

سیستم های لنگرگاه

ما دو راه حل لنگرگاه برتر را ارائه می دهیم:

لنگر گرانشی:متشکل از بدنه لنگر ، بولارد ، اتاق لنگر و پایه
لنگرگاه تونل:متشکل از بدنه پلاگین لنگر ، اسکله پشتیبانی زین شل و اتاق لنگر (اقتصادی تر)

گزینه های طبقه بندی

پل های تعلیق ما در تنظیمات متعدد موجود است:

با طول تعلیق:تک اسپل ، سه اسپن ، چهار اسپن ، پنج اسپان

توسط لنگرگاه اصلی کابل:لنگر زمین (تنش منتقل شده به بنیاد) یا خودآفرینی (تنش منتقل شده به پرتوی سفت)

فرآیند ساخت و ساز

رویکرد ساخت و ساز سیستماتیک ما کیفیت و کارآیی را تضمین می کند:

بنیاد لنگر و ساخت بنیاد برج Bridge
برج پل و ساخت بدنه لنگر
نصب سیستم کابل اصلی
بخش های پرتوی سفت و محکم
عرشه پل و آثار جانبی

سیستم های حفاظت

ما اقدامات جامع حفاظت را برای دوام طولانی مدت انجام می دهیم:

محافظت از ساختار بتونی:

افزایش ضخامت لایه محافظ بتونی
بتن با دوام با کارایی بالا
پوشش های محافظ و مهر و موم
تقویت مقاوم در برابر خوردگی

محافظت از ساختار فولاد:

سیستم های پوشش رنگی پیشرفته
آلیاژهای روی/آلومینیوم اسپری حرارتی با روکش فلوئوروکربن
گزینه های فولاد هواشناسی
کنترل های زیست محیطی

مزایای اصلی

ظرفیت دهانه برتر (1000 متر+) بدون تکیه گاه واسطه
عملکرد لرزه ای عالی
طراحی ساختاری سبک و در عین حال قوی
توزیع بار کارآمد مبتنی بر تنش
ساخت سریعتر از طریق اجزای پیش ساخته
حداقل تأثیر محیطی در حین نصب

نمای کلی پل های فولادی Evercross

پل فولادی Evercross	پل بیلی (Compact-200 ، Compact-100 ، LSB ، PB100 ، China-321 ، BSB) پل مدولار (GWD ، دلتا ، نوع 450 و غیره) ، پل خرپا ، پل وارن ، پل قوس ، پل بشقاب ، پل پرتو ، پل گیره جعبه ، پل تعلیق ، پل کابل ، پل شناور و غیره
طراحی	10 متر تا 300 متر یک دهانه
راه کالسکه	یک خط ، خطوط دوتایی ، مولتیلان ، پیاده رو و غیره
ظرفیت بارگیری	AASHTO HL93.HS15-44 ، HS20-44 ، HS25-44 ، BS5400 هکتار+20HB ، HA+30HB ، AS5100 Truck-T44 ، IRC 70R کلاس A/B ، ناتو Stanag MLC80/ MLC110. Truck-60T ، تریلر -80/100ton و غیره
درجه فولادی	EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 درجه 55C AS/ NZS3678/ 3679/1163/ درجه 350 ، ASTM A572/A572M GR50/GR65 GB1591 GB355B/C/D/460C و غیره
گواهینامه ها	ISO9001 ، ISO14001 ، ISO45001 ، EN1090 ، CIDB ، COC ، PVOC ، SONCAP و غیره.
جوش	AWS D1.1/AWS D1.5 as/nzs 1554 یا معادل آن
پیچ	ISO898 ، AS/NZS1252 ، BS3692 یا معادل آن
کد گالوانیزه	ISO1461 AS/NZS 4680 ASTM-A123 ، BS1706 یا معادل آن
