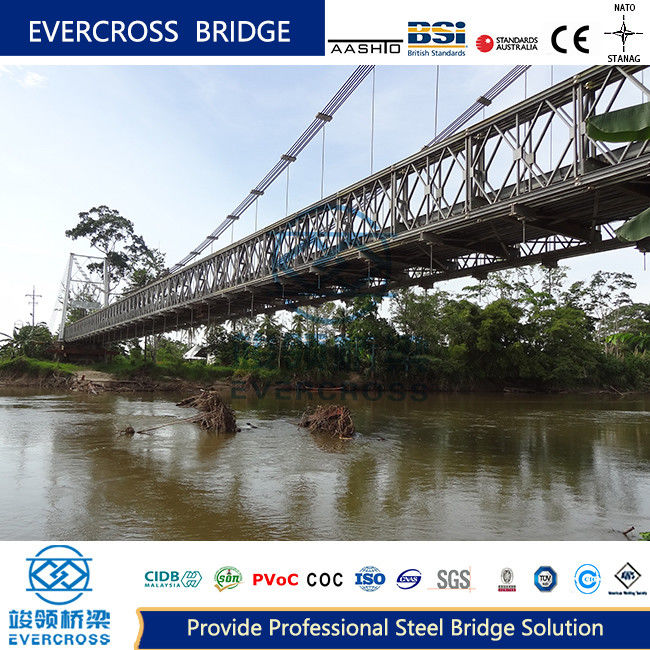

ساختاری ساده پل سیم فولادی پل معلق برای طولانی ترین طول رودخانه

نام تجاری:	EVERCROSS
شماره مدل:	COMPACT-200; COMPACT-200; COMPACT-100; COMPACT-100; CHINA 321 ; <
مقدار تولیدی:	مذاکره
Price:	1000USD ~ 2000USD Per ton
زمان تحویل:	مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc

نام محصول:

پل معلق کابلی فولادی

مواد:

فولاد

دهانه ها:

دهانه های بزرگ

نوع:

پل های معلق

استفاده:

حمل سنگین، ترافیک راه آهن

مواد سقف:

بتن فولادی

جزئیات بسته بندی:

طبق دستور دقیق

برجسته کردن:

پل سیم فولادی ساختاری ساده,پل آسان ساختاری معلق,پل معلق برای رودخانه

Simple Structure Suspension Truss Bridge

Suspension Truss Bridge for River

توضیحات محصول

پل معلق کابل فولادی برای امتداد های طولانی

مشخصات محصول

ویژگی	ارزش
نام محصول	پل معلق کابل فولادی
مواد	فولاد
فاصله ها	فاصله های بزرگ
نوع	پل های معلق
استفاده	حمل سنگین، ترافیک راه آهن
مواد سقف	بتن فولادی

چشم انداز ساختاری

پل معلق کابل فولادی یک سیستم معلق انعطاف پذیر است که ترکیبی از یک کابل اصلی و پرتگاه سفت شده است و دارای ویژگی های تنش هر دو ساختار کابل و پرتگاه است.این نوع پل برای امتداد بیش از 1000 متر ایده آل است و شامل اجزای کلیدی از جمله:

برج پل
کابل اصلی
شلوار
پرتو سفت کننده
لنگر
سرنشین

ویژگی های بار

بار از آویزان به کابل و سپس به لنگر، اسکله و برج منتقل می شود. هر دو کابل اصلی و پرتگاه سفت شده مسئولیت حمل را به اشتراک می گذارند:

کابل اصلی:قطعات اصلی حمل بار که تحت بار تغییر شکل می دهند و بر نیروی داخلی پل و تغییر شکل آن تاثیر می گذارند.

برج پل:مقاومت در برابر بارهای عمودی به عنوان ساختار اصلی پشتیبانی.

پرتو سخت کننده:برای حرکت وسیله نقلیه، سفتی ساختاری را فراهم می کند، عمدتاً نیروی داخلی خم شدن را تحمل می کند.

-سنگ:بارها رو بين پرتگاه سخت شده و کابل اصلي منتقل ميکنه

لنگر:کابل اصلي رو محکم ميکنه و تنش رو به پايه منتقل ميکنه

درخواست ها

پل هاي بزرگراه:ایده آل برای امتداد آب های بزرگ یا دره های عمیق که در آن طرح های متعارف غیر عملی است.
عبور رودخانه ها:راه حل های موثر برای امتداد گسترده رودخانه ها در هر دو محیط شهری و روستایی
پل های پیاده:گزینه های محبوب برای عبور پیاده و دوچرخه سواری در مناطق زیبا یا شهری

اجزای کلیدی

انواع اصلی کابل:

کابل اصلی سیم:رشته های پیچیده ای که برای پل های آویزان کوچک استفاده می شوند.
کابل اصلی باند سیم موازی:رشته های سیم فلزی موازی از پیش ساخته شده (طریقه PPWS) برای ساخت سریعتر.

انواع برج پل:

برج سخت:حداقل جابجایی افقی، مناسب برای پل های کوچک.
برج انعطاف پذیر:جابجایی افقی قابل توجهی، که در پل های طولانی مدرن رایج است.
برج ستون تکان دهنده:ساختار تک ستون برای فاصله های کوچک

انواع نرده های سخت کننده:

داربست های فولادی
چوب های جعبه ای فولادی
چوب های بتنی
چوب های کامپوزیتی مخلوط فولاد

مزایا

ظرفیت بلندتر (۱۰۰۰ متر یا بیشتر)
عملکرد لرزه ای عالی
سبک وزن اما ظاهری قوی
انعطاف پذیری و انعطاف پذیری ذاتی
ساخت سریعتر در مقایسه با سایر انواع پل

طبقه بندی

با طول تعلیق:

با یک کشش
سه فاصل
چهار تایی
پنج فاصله

از طريق پيوند كابل اصلي:

لنگر زمین:تنش منتقل شده به پایه از طریق گرانش یا لنگر تونل
خود لنگر اندازي:تنش به طور مستقیم به پرتو سفت کننده منتقل می شود

طراحی حفاظت

حفاظت از سازه های بتنی:

ضخامت لایه محافظ بتن بیشتر
عملکرد بالا، بتن با دوام
پوشش های محافظ یا لایه های مهر و موم
مواد و پوشش های تقویت شده بهبود یافته
سیستم های حفاظت کاتودیک

حفاظت از سازه های فولادی:

پوشش رنگ
حفاظت از اسپری های حرارتی با آلیاژ های روی/آلومینیوم
فولاد ضد آب و هوا
بهبود محیط زیست

پل های فولادی Evercross

مشخصات	جزئیات
انواع پل ها	پل بیلی، پل ماژولار، پل ترس، پل وارن، پل قوس، پل صفحه، پل بیم، پل گره جعبه، پل معلق، پل کابلی، پل شناور
طول طراحی	10M تا 300M طول واحد
راه حمل	یک خط، دو خط، چند خط، راهرو
ظرفیت بارگیری	AASHTO HL93.HS15-44, HS20-44, HS25-44, BS5400 HA+20HB, HA+30HB, AS5100 کامیون-T44, IRC 70R کلاس A/B, NATO STANAG MLC80/ MLC110, کامیون-60T, تریلر-80/100Ton
درجه فولاد	EN10025 S355JR S355J0/EN10219 S460J0/ EN10113 S460N/BS4360 درجه 55C، AS/NZS3678/3679/1163 درجه 350, ASTM A572/A572M GR50/GR65, GB1591 GB355B/C/D/460C
گواهینامه ها	ISO9001، ISO14001، ISO45001، EN1090، CIDB، COC، PVOC، SONCAP
